Классы чистоты сжатого воздуха по ISO 8573-1
Классы чистоты сжатого воздуха по ISO 8573-1 записывают тремя цифрами через двоеточие: твёрдые частицы : вода : масло. Запись 1:4:1 читается так: первый класс по частицам, четвёртый по воде (точка росы под давлением +3 °C) и первый по маслу (не более 0,01 мг/м3 остаточного содержания). Чтобы понять, какой класс нужен вам, отталкивайтесь от процесса: пневмоинструменту и общепромышленной пневматике хватает примерно 3:4:4, покраске нужно 2:4:2, пищевому производству и электронике 1:2:1, фармацевтике и лазерной резке 1:1:1 или строже.
Ниже разбираем пороги стандарта по каждому из трёх параметров, состав тракта подготовки под нужный класс и три ошибки, на которых теряют деньги: переплата за избыточный класс, забытый угольный фильтр и точка росы, посчитанная без учёта зимы.
Кратко: главное
- Читается слева направо: частицы : вода : масло. Запись 1:4:1 – класс 1 по частицам, класс 4 по воде, класс 1 по маслу. Меньше цифра – строже требование.
- Класс по воде задан точкой росы под давлением: 1 = -70 °C, 2 = -40 °C, 3 = -20 °C, 4 = +3 °C, 5 = +7 °C, 6 = +10 °C. Классы 4-6 закрывает рефрижераторный осушитель, классы 1-3 – только адсорбционный.
- Класс по маслу нормирует сумму аэрозоля и паров: 1 = 0,01 мг/м3, 2 = 0,1, 3 = 1, 4 = 5 мг/м3. Ниже класса 2 без угольного фильтра не спуститься.
- Класс подбирают по процессу. Пневмоинструмент – около 3:4:4, покраска – 2:4:2, пищевое производство и электроника – 1:2:1, фармацевтика и лазерная резка – 1:1:1.
- Переплата за лишний класс реальна. Адсорбционный осушитель вместо рефрижераторного отнимает 8-15% производительности компрессора на продувку.
Как читать запись вида 1:4:1
ISO 8573-1 не задаёт «класс чистоты» одним числом: он раздельно нормирует три загрязнителя. Первая цифра – твёрдые частицы: стандарт ограничивает число частиц в 1 м3 по фракциям (0,1-0,5 мкм, 0,5-1,0 мкм, 1,0-5,0 мкм). Вторая цифра – вода, здесь нормируется точка росы под давлением: температура, при которой в воздухе под рабочим давлением начнёт конденсироваться влага. Третья цифра – масло: суммарное содержание жидкого масла, аэрозоля и паров в миллиграммах на кубометр.
Порядок цифр фиксирован. Если поставщик пишет «класс 2», не уточняя параметр, требование бессмысленно: воздух может быть сухим до -40 °C и нести при этом 5 мг/м3 масла. Корректное ТЗ звучит как «воздух класса 2:2:1 по ISO 8573-1 в точке отбора у линии розлива». Есть ещё класс 0 (строже класса 1, числа задаёт заказчик) и класс X, когда параметр не нормируется: запись 1:4:X встречается там, где масло не критично.
Классы по воде: точка росы как главный параметр
Точка росы под давлением определяет, где именно в системе выпадет конденсат. Правило простое: если точка росы ниже самой низкой температуры, которую встретит труба или потребитель, влага не выпадет. Шкала по воде: класс 1 = -70 °C, класс 2 = -40 °C, класс 3 = -20 °C, класс 4 = +3 °C, класс 5 = +7 °C, класс 6 = +10 °C. Классы 7-9 нормируют уже жидкую воду в граммах на кубометр и относятся к воздуху без осушки.
Практическая граница проходит между классом 3 и классом 4. Всё, что до +3 °C, даёт рефрижераторный осушитель: он охлаждает воздух до 2-5 °C, конденсат сливается. Осушитель Ekomak с рефрижераторным циклом держит класс 4 при штатных условиях и класс 5-6 при жаре в цехе. Спуститься к -20 или -40 °C он не может: вода замёрзнет в теплообменнике. Классы 1-3 обеспечивает только адсорбционный осушитель на силикагеле или оксиде алюминия.
Класс 4 годится для цеха с трубами внутри отапливаемого помещения. Как только магистраль выходит на улицу или в неотапливаемый склад, он перестаёт работать: при -15 °C влага сконденсируется и замёрзнет в трубе. Для наружных участков минимум – класс 3 (-20 °C), при суровых зимах класс 2 (-40 °C).
Масло и частицы: что нормирует стандарт
Класс по маслу нормирует сумму трёх форм: жидкое масло, аэрозоль и пары. Числа такие: класс 1 = не более 0,01 мг/м3, класс 2 = 0,1, класс 3 = 1, класс 4 = 5 мг/м3. Для масштаба: винтовой компрессор с масляным впрыском выдаёт на выходе 2-5 мг/м3, то есть без подготовки это в лучшем случае класс 4. Коалесцентный фильтр снимает аэрозоль и доводит воздух до класса 2, но пары масла не задерживает. Пары убирает только адсорбер с активированным углём, и именно он даёт класс 1.
Класс по твёрдым частицам считает их число в кубометре по трём фракциям. Класс 1 допускает не более 20 000 частиц размером 0,1-0,5 мкм, 400 частиц 0,5-1,0 мкм и 10 частиц 1,0-5,0 мкм. Класс 2 – 400 000, 6 000 и 100 соответственно. На языке железа это тонкость фильтров: класс 3 закрывает фильтр 1 мкм, класс 2 – коалесцентный 0,01 мкм, класс 1 – тот же 0,01 мкм плюс пылевой фильтр после адсорбционного осушителя, который сам пылит частицами адсорбента.
Какой класс чистоты сжатого воздуха нужен вам
Ориентир простой: чем ближе воздух к продукту, тем строже класс. Общепромышленная пневматика – цилиндры, гайковёрты, обдув оснастки – работает на 3:4:4. Здесь достаточно винтового компрессора Ekomak, рефрижераторного осушителя и фильтра 1 мкм. Тратиться на уголь смысла нет: следы масла инструменту не мешают, а часть пневмомоторов даже требует смазки.
Покраска – 2:4:2. Масляная плёнка даёт кратеры и рыбьи глаза в лаке, поэтому фильтрация до 0,01 мкм обязательна, а точка росы +3 °C приемлема, если трубы в цехе. Пищевое производство и розлив – 1:2:1: воздух контактирует с продуктом, масло убирают углём. Электроника – 1:2:1 или 1:1:1: частицы 0,1 мкм осаждаются на кристалл, конденсат убивает пайку. Фармацевтика – 1:1:1 со стерильным фильтром на точке отбора.
Отдельно стоит лазерная резка: воздух идёт в сопло как режущий газ, любая капля или частица портит оптику и кромку реза. Требование – 1:1:1 или 1:2:1, адсорбционный осушитель на -40 или -70 °C, три ступени фильтрации и угольный адсорбер. Экономия на фильтре за двадцать тысяч оборачивается заменой защитного стекла раз в неделю.

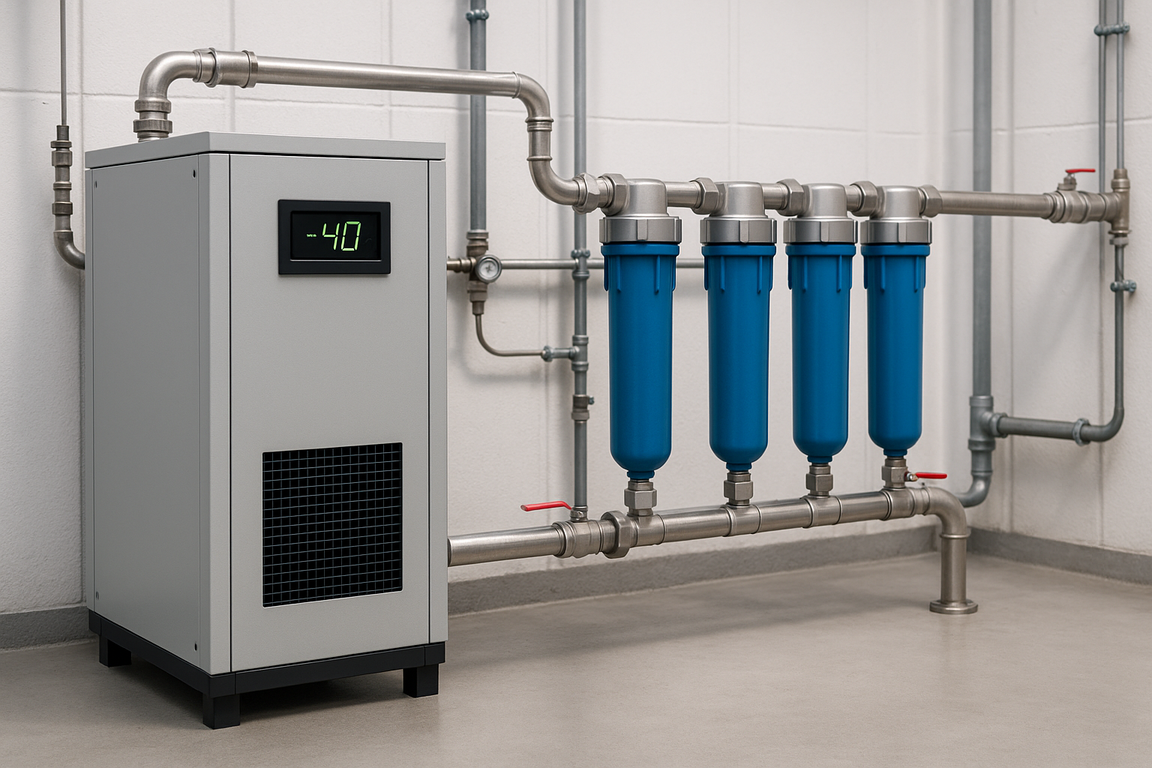

Из чего собирается тракт подготовки воздуха
Нужный класс даёт не один аппарат, а цепочка, где каждый узел снимает свою долю загрязнений. Первым после компрессора идёт циклонный сепаратор: он закручивает поток и центробежной силой отбивает капли воды и крупную окалину, снимая до 80-90% жидкой влаги. Затем ресивер: гасит пульсации, даёт запас на пиковый расход и работает как вторая ступень осаждения конденсата за счёт снижения скорости потока.
Дальше осушитель. Рефрижераторный закрывает классы 4-6 и потребляет 2-3% от мощности компрессора. Адсорбционный нужен для классов 1-3 и требует воздуха на регенерацию: 8-15% производительности у моделей с холодной регенерацией, 2-5% у моделей с подогревом. Осушитель Ekomak подбирают с поправочными коэффициентами на температуру воздуха на входе, температуру в помещении и рабочее давление, иначе паспортная точка росы в цехе не воспроизведётся.
Замыкают тракт магистральные фильтры, обычно тремя ступенями. Грубый предфильтр (3-5 мкм) защищает всё последующее от окалины. Коалесцентный 0,01 мкм сбивает масляный аэрозоль в капли и даёт класс 2 по маслу. Угольный адсорбер убирает пары и запах, доводя воздух до класса 1. Порядок обязателен: уголь всегда после коалесцентного фильтра, иначе аэрозоль забьёт его за пару недель.
| Задача | Класс ISO 8573-1 | Осушитель | Фильтры |
|---|---|---|---|
| Пневмоинструмент, общепром | 3:4:4 | Рефрижераторный, +3 °C | Циклон + грубый 1 мкм |
| Окраска, порошковое покрытие | 2:4:2 | Рефрижераторный, +3 °C | Грубый + коалесцентный 0,01 мкм |
| Пищевое производство, розлив | 1:2:1 | Адсорбционный, -40 °C | Грубый + тонкий + уголь + пылевой |
| Электроника, сборка плат | 1:2:1 | Адсорбционный, -40 °C | Грубый + тонкий + уголь + пылевой |
| Фармацевтика, медгазы | 1:1:1 | Адсорбционный, -70 °C | Полный набор + стерильный на отборе |
| Лазерная резка | 1:1:1 или 1:2:1 | Адсорбционный, -40 или -70 °C | Три ступени + уголь |
Класс чистоты нормируется в точке отбора у потребителя, а не на патрубке компрессора. Между ними стоят сотни метров трубы, отводы, шланги и быстроразъёмы, и каждый из них способен ухудшить воздух на класс: ржавая магистраль сводит на нет любой фильтр 0,01 мкм.
Практика приёмки систем сжатого воздуха по ISO 8573-1
Три ошибки, которые дорого стоят
Первая ошибка – переплата за избыточный класс. Адсорбционный осушитель на -40 °C для цеха с гайковёртами стоит в 3-5 раз дороже рефрижераторного и отнимает 8-15% производительности компрессора на продувку. При машине 22 кВт это 2-3 кВт, которые вы сжигаете круглосуточно без пользы для процесса. Если строгий потребитель в цехе один, дешевле дать ему локальную доподготовку, а сеть держать на классе 4.
Вторая ошибка – забытый угольный фильтр. В ТЗ пишут «класс 1 по маслу», ставят коалесцентный фильтр 0,01 мкм и считают задачу закрытой. Аэрозоль он снимет, а пары масла пройдут сквозь него насквозь: по факту выходит класс 2 (0,1 мг/м3). При нагреве в компрессоре часть масла переходит в паровую фазу, и убрать её может только активированный уголь. Проверка простая: нет угольного адсорбера – нет класса 1 по маслу.
Третья ошибка – точка росы, посчитанная без учёта зимы. Класс 4 держится, пока труба не остывает ниже +3 °C. Магистраль по эстакаде между корпусами зимой уходит в минус, и конденсат выпадает именно там: пробка льда, падение давления, разорванный отвод. Правило: точка росы на 5-10 °C ниже минимальной температуры самого холодного участка трубы.
Часто задаваемые вопросы
Что означает запись 1:4:1 по ISO 8573-1?
Это три класса подряд: 1 по твёрдым частицам, 4 по воде, 1 по маслу. Класс 4 по воде соответствует точке росы под давлением +3 °C, класс 1 по маслу – остаточному содержанию не более 0,01 мг/м3. Порядок цифр фиксирован и не меняется.
Какой класс чистоты сжатого воздуха нужен для покраски?
Ориентир 2:4:2. Класс 2 по частицам и маслу даёт коалесцентный фильтр 0,01 мкм: он убирает аэрозоль, из-за которого на лаке появляются кратеры. Класс 4 по воде обеспечивает рефрижераторный осушитель, если магистраль проложена внутри отапливаемого цеха. Для наружных участков берут класс 3 или строже.
Хватит ли рефрижераторного осушителя для класса 2 по воде?
Нет. Он охлаждает воздух до 2-5 °C и физически не опускается ниже точки росы +3 °C, иначе конденсат замёрзнет в теплообменнике. Класс 2 (-40 °C) и класс 1 (-70 °C) обеспечивает только адсорбционный осушитель.
Нужен ли угольный фильтр, если компрессор безмасляный?
Обычно нет: собственного масла такая машина не вносит. Но всасываемый воздух в промзоне сам несёт углеводороды и запахи, и если требование класса 1 распространяется на них, уголь ставят и после безмасляной машины. В пищевом производстве и фармацевтике его закладывают по умолчанию.
Где измеряют класс чистоты: на компрессоре или у потребителя?
В точке отбора у потребителя. Корродированная труба, старые шланги и быстроразъёмы способны ухудшить воздух на целый класс по частицам, поэтому приёмку проводят пробоотбором на конечной точке, а не на выходе оборудования подготовки.
Как определить свой класс за пять шагов
Порядок такой. Составьте список потребителей и найдите самого требовательного, запишите для него тройку цифр по ISO 8573-1. Проверьте трассу: если часть магистрали идёт по неотапливаемому помещению или улице, ужесточите класс по воде до -20 или -40 °C. Убедитесь, что в тракте есть угольный адсорбер, если заявлен класс 1 по маслу. Прикиньте, не выгоднее ли держать сеть на классе 4 и поставить локальную доподготовку на одну строгую ветку.
Дальше подбирают оборудование: смотрите винтовые компрессоры Ekomak как источник воздуха и осушители сжатого воздуха Ekomak под нужную точку росы. Типовое решение для класса 4 в цехе – рефрижераторная модель вроде осушителя Ekomak CAD 130 с набором магистральных фильтров. Официальные формулировки и таблицы классов приведены в самом стандарте: ISO 8573-1 на сайте ISO.
