Рефрижераторный или адсорбционный осушитель: что выбрать

Выбор между рефрижераторным и адсорбционным осушителем определяется требуемой точкой росы. Рефрижераторный осушитель охлаждает сжатый воздух и обеспечивает точку росы под давлением около +3 °C — этого достаточно для 90–95% производственных задач, и он дешевле в покупке и эксплуатации. Адсорбционный осушитель доводит точку росы до −40…−70 °C и нужен там, где недопустима даже малейшая влага: фармацевтика, электроника, пищевые производства, пневмоавтоматика и магистрали, проходящие по морозу. Если влага в воздухе критична или линия работает при отрицательных температурах — берут адсорбционный, во всех остальных случаях достаточно рефрижераторного.

Разберём, что такое точка росы под давлением, как работают оба типа осушителей, их плюсы и минусы и как выбрать осушитель под конкретные условия.

Кратко: главное о выборе осушителя

• Рефрижераторный. Точка росы ~+3 °C, дёшево и просто, для большинства задач — основной выбор.
• Адсорбционный. Точка росы −40…−70 °C, для критичных к влаге производств и работы на морозе.
• Критерий выбора. Требуемая точка росы под давлением (PDP) для вашего техпроцесса.
• Мороз. При отрицательных температурах в магистрали рефрижераторный не подходит — нужен адсорбционный.
• Затраты. Адсорбционный дороже и расходует часть воздуха на регенерацию (у холодного типа).

Что такое точка росы под давлением

Точка росы под давлением (PDP, pressure dew point) — это температура, при которой водяной пар в сжатом воздухе начинает конденсироваться в жидкость при рабочем давлении. Чем ниже точка росы, тем суше воздух. Именно по этому показателю нормируют осушку: например, класс 4 по ISO 8573-1 соответствует точке росы +3 °C, а более жёсткие классы 2–3 требуют −40 °C и ниже. Подбор осушителя начинается с вопроса: какая точка росы нужна вашему оборудованию и продукции.

Рефрижераторный осушитель: как работает

Рефрижераторный (холодильный) осушитель работает по принципу холодильника: он охлаждает сжатый воздух примерно до +3 °C, влага конденсируется и удаляется через конденсатоотводчик, после чего воздух снова подогревается отходящим теплом. Это даёт стабильную точку росы около +3 °C.

Сильные стороны — низкая цена, простота, надёжность и отсутствие расхода сжатого воздуха на собственные нужды. Ограничение одно, но важное: рефрижераторный осушитель физически не может дать точку росы ниже 0 °C, иначе конденсат замёрзнет в теплообменнике. Поэтому для магистралей на улице или в неотапливаемых помещениях зимой он не подходит — остаточная влага замёрзнет дальше по линии.

Адсорбционный осушитель: как работает

Адсорбционный осушитель пропускает воздух через гранулы адсорбента (силикагель, активированный оксид алюминия, молекулярные сита), которые поглощают влагу. Колонн обычно две: пока одна осушает воздух, вторая восстанавливает (регенерирует) адсорбент. Такой осушитель доводит точку росы до −40 °C, а в исполнении для особых задач — до −70 °C.

Минусы — более высокая цена и эксплуатационные расходы. У распространённого типа с холодной регенерацией часть осушенного воздуха (обычно 10–15%) тратится на продувку второй колонны; типы с горячей регенерацией экономят воздух, но потребляют электроэнергию на нагрев. Адсорбент периодически меняют. Зато по сухости адсорбционный осушитель вне конкуренции и работает при любой температуре.

Как выбрать осушитель под задачу

Алгоритм выбора простой и опирается на условия эксплуатации:

1. Определите требуемую точку росы по техпроцессу и оборудованию (часто указана в документации потребителя).
2. Если достаточно +3 °C и линия в отапливаемом помещении — выбирайте рефрижераторный осушитель.
3. Если нужна сухость −40 °C и ниже, или магистраль идёт по морозу — выбирайте адсорбционный.
4. Подберите осушитель по производительности компрессора (с запасом по расходу воздуха и с учётом температуры на входе).
5. Дополните систему фильтрами: перед адсорбционным обязателен предфильтр от масла, после — пылевой фильтр.

Частое практичное решение — комбинированная схема: рефрижераторный осушитель снимает основную влагу, а адсорбционный доводит до нужной сухости только тот поток, где это критично. Это экономит и деньги, и энергию.

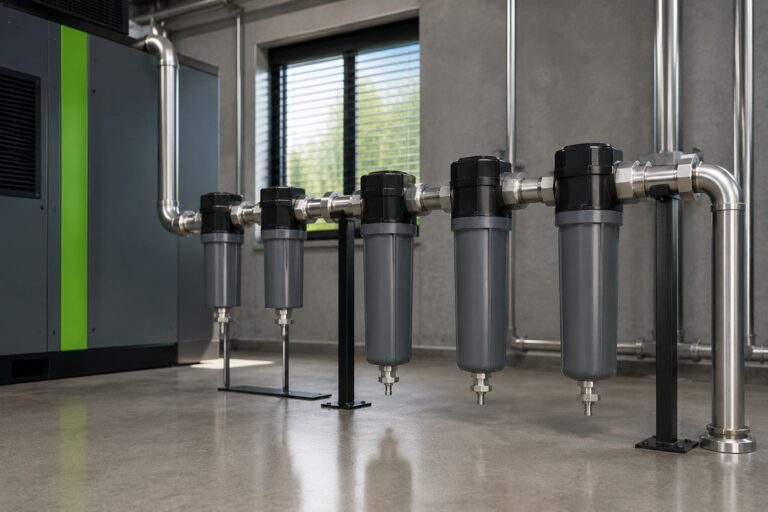

Фильтрация в связке с осушителем

Осушитель не работает сам по себе — он часть системы подготовки воздуха вместе с фильтрами. Перед адсорбционным осушителем обязателен коалесцирующий предфильтр, который удаляет капли масла и влаги: без него адсорбент быстро замасливается и теряет способность поглощать влагу. После адсорбционного осушителя ставят пылевой фильтр, задерживающий частицы адсорбента. Рефрижераторному осушителю предфильтр тоже полезен — он снижает нагрузку и продлевает ресурс конденсатоотводчика.

Качество воздуха нормируется стандартом ISO 8573-1 по трём показателям: содержание твёрдых частиц, влаги (точка росы) и масла. Каждому показателю присваивается класс, и систему подготовки собирают так, чтобы на выходе получить требуемый набор классов. Осушитель отвечает за класс по влаге, фильтры — за классы по частицам и маслу. Поэтому выбор осушителя всегда рассматривают вместе с подбором фильтров под нужный класс чистоты.

Где какой класс воздуха нужен

Требуемая точка росы и чистота зависят от области применения. Несколько ориентиров: для общей продувки, пневмоинструмента и покраски обычно достаточно рефрижераторной осушки до +3 °C; для пневмоавтоматики и приборов КИПиА часто требуют точку росы −20…−40 °C; для фармацевтики, пищевых производств, электроники и медицинского воздуха нужна глубокая осушка −40…−70 °C и тонкая фильтрация от масла. Чем критичнее продукция и чувствительнее оборудование, тем суше и чище должен быть воздух.

Типичные ошибки при выборе и эксплуатации осушителя

• Не учитывают температуру воздуха на входе. Горячий воздух от компрессора перегружает рефрижераторный осушитель, и реальная точка росы оказывается хуже паспортной.
• Берут осушитель без запаса по производительности. Если расход компрессора близок к пределу осушителя, качество осушки падает на пиках.
• Забывают про предфильтр. Масло из воздуха выводит из строя адсорбент и загрязняет теплообменник.
• Не обслуживают конденсатоотводчик. Залипший отводчик либо копит конденсат, либо постоянно травит воздух.
• Игнорируют замену адсорбента. Со временем адсорбент теряет ёмкость, и адсорбционный осушитель перестаёт давать заявленную сухость.

Большинства этих проблем удаётся избежать, если подбирать осушитель в комплекте с компрессором и фильтрами, с запасом по производительности и с учётом реальной температуры в помещении.

Энергозатраты на осушку

Осушитель — это дополнительный потребитель, и его энергозатраты тоже учитывают при выборе. Рефрижераторный осушитель тратит электроэнергию на работу холодильного компрессора, но не отнимает сжатый воздух, поэтому его удельные затраты невелики и стабильны. У адсорбционного осушителя с холодной регенерацией «платой» становится сжатый воздух: 10–15% дорогого осушенного воздуха уходит на продувку, что эквивалентно заметному перерасходу энергии компрессора. Типы с горячей регенерацией экономят воздух, но потребляют электроэнергию на нагрев. Поэтому для больших постоянных потоков энергетически выгоднее не пересушивать воздух: ставить адсорбционную осушку только на тот поток, где она действительно нужна, а основной объём осушать рефрижераторным способом.

Что выбрать из оборудования Ekomak

Для большинства цехов оптимален рефрижераторный осушитель — например, модели Ekomak CAD 401 для крупных потоков или Ekomak CAD 130 для средних. Осушитель подбирают строго под производительность компрессора, поэтому удобно выбирать его вместе с агрегатом из каталога винтовых компрессоров Ekomak. Правильно подобранная пара «компрессор + осушитель» гарантирует нужный класс чистоты воздуха и защищает пневмооборудование от влаги.

Часто задаваемые вопросы

Чем рефрижераторный осушитель отличается от адсорбционного?
Рефрижераторный охлаждает воздух и даёт точку росы около +3 °C, он дешевле и проще. Адсорбционный поглощает влагу гранулами и доводит точку росы до −40…−70 °C для критичных задач.

Какая точка росы нужна для обычного производства?
Для большинства задач достаточно точки росы около +3 °C, которую обеспечивает рефрижераторный осушитель. Более сухой воздух нужен фарме, электронике и пневмоавтоматике.

Можно ли использовать рефрижераторный осушитель на морозе?
Нет. Он не даёт точку росы ниже 0 °C, и остаточная влага замёрзнет в магистрали. Для отрицательных температур нужен адсорбционный осушитель.

Почему адсорбционный осушитель дороже в эксплуатации?
У типа с холодной регенерацией 10–15% осушенного воздуха тратится на продувку, у типа с горячей — расходуется электроэнергия на нагрев, плюс периодическая замена адсорбента.

Как подобрать осушитель по производительности?
Осушитель подбирают под расход компрессора с запасом и с учётом температуры воздуха на входе. Удобно выбирать осушитель вместе с компрессором.
