Фильтрация сжатого воздуха: ступени и порядок

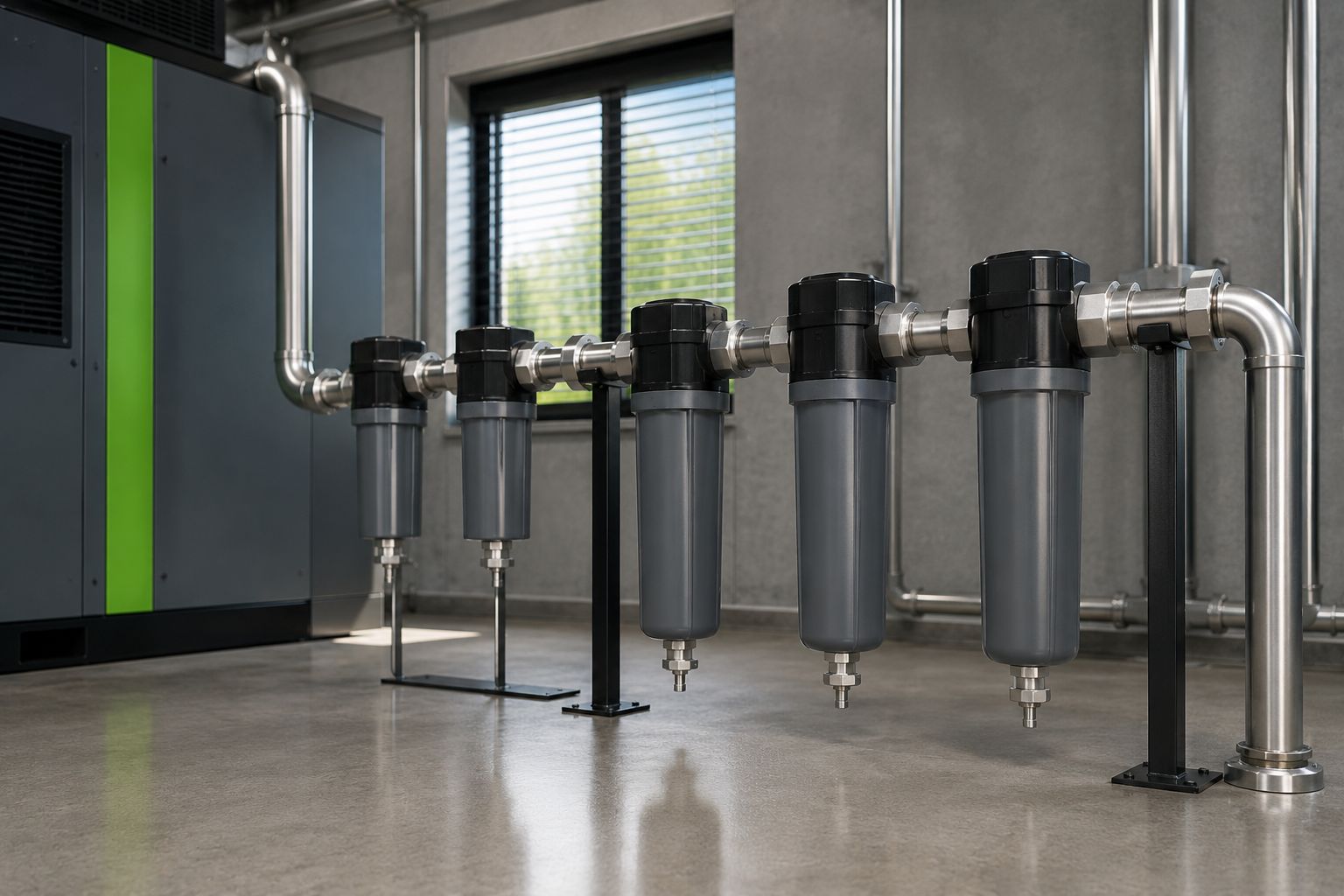

Фильтрация сжатого воздуха выстраивается каскадом от грубой очистки к тонкой, и порядок ступеней нельзя менять местами. Стандартная последовательность такая: циклонный сепаратор → предварительный (грубый) коалесцентный фильтр → тонкий коалесцентный фильтр → угольный фильтр (масляные пары) → при необходимости стерильный фильтр. Каждая ступень снимает свою фракцию загрязнений и защищает следующую, поэтому если поставить тонкий картридж первым, он мгновенно забьётся каплями воды и масла. Угольный фильтр при этом всегда ставится после осушителя, в осушенном воздухе.
Ниже разберём, какие фильтры существуют, что именно удаляет каждая ступень, как читать тонкость в микронах и перепад давления, где проходит граница относительно осушителя и какие классы ISO 8573-1 нужно закладывать в проект.
Кратко: главное
- Порядок строго от грубой к тонкой. Циклон → грубый коалесцентный → тонкий коалесцентный → угольный; перестановка ступеней выводит фильтры из строя.
- Коалесцентные фильтры снимают аэрозоли. Они укрупняют капли воды и масла и убирают частицы вплоть до 0,01 мкм, защищая угольный картридж.
- Угольный фильтр — только после осушителя. Активированный уголь удаляет пары масла и работает корректно лишь в сухом воздухе.
- Цель задаётся классами ISO 8573-1. Стандарт нормирует твёрдые частицы, воду и масло раздельно, и по ним подбирают ступени.
- Перепад давления и замена. Картриджи меняют по росту перепада давления или раз в 6–12 месяцев, не дожидаясь засора.
Зачем нужна фильтрация сжатого воздуха
Сжатый воздух на выходе компрессора всегда загрязнён: в нём есть твёрдые частицы и пыль из атмосферы, водяной пар и конденсат, а также аэрозоли и пары масла. Даже компрессор Ekomak с качественным сепаратором не даёт абсолютно чистого воздуха — финальную чистоту обеспечивает именно фильтрация сжатого воздуха, выстроенная ступенями. Без неё загрязнения уходят в магистраль, портят пневмоинструмент, забивают форсунки окраски, попадают в продукт и создают коррозию.
Логика проста: каждая ступень рассчитана на свой тип и размер загрязнения. Грубые ступени дёшевы и снимают основную массу воды и крупных частиц, а дорогие тонкие картриджи доводят воздух до нужного класса. Если пропустить грубые ступени, тонкие фильтры захлебнутся в каплях и масле и прослужат считаные дни.
Ступени фильтрации сжатого воздуха и что они удаляют
Ступени фильтрации сжатого воздуха работают как эстафета, где каждый следующий элемент тоньше предыдущего. Разберём их по порядку.
Циклонный сепаратор. Это первая механическая ступень. Воздух закручивается, и под действием центробежной силы крупные капли воды и масла, а также частицы отбрасываются к стенке и стекают в конденсатоотводчик. Циклон снимает основную массу жидкости и разгружает фильтры, стоящие следом.
Предварительный (грубый) коалесцентный фильтр. Коалесцентный фильтр пропускает воздух через слой волокон, на которых мелкие капли сливаются (коалесцируют) в крупные и стекают вниз. Грубая ступень обычно держит тонкость порядка 1 мкм и убирает основной аэрозоль воды и масла, защищая тонкий картридж.
Тонкий коалесцентный фильтр. Та же технология, но с более плотным материалом: тонкость до 0,01 мкм и остаточное содержание масла в аэрозоле порядка 0,01 мг/м³. Этот фильтр снимает мельчайшие масляные аэрозоли, которые проскочили грубую ступень.
Угольный фильтр компрессора. Активированный уголь адсорбирует именно пары масла и запахи — то, что коалесцентные фильтры физически не задерживают, потому что пар не является каплей. Угольный фильтр компрессора доводит остаточное масло до 0,003 мг/м³ и ниже и ставится строго после осушителя.
Стерильный фильтр (при необходимости). Для пищевых, фармацевтических и медицинских применений в конце ставят стерильный (микробиологический) фильтр, который задерживает бактерии и микроорганизмы. Это опциональная финишная ступень для критичных производств.
Класс фильтрации, микроны и перепад давления
Тонкость фильтра — это размер частиц в микронах, который элемент задерживает с заданной эффективностью. Цифры 1 мкм, 0,01 мкм и аналогичные характеризуют именно механические и коалесцентные ступени; для угольного фильтра ключевой параметр другой — остаточное содержание масла в мг на кубометр.
Каждый фильтр создаёт перепад давления (Δp): чистый картридж добавляет 0,1–0,2 бар, а по мере засора перепад растёт. Это не безобидно: каждые лишние 0,1 бар на входе компрессора — это примерно 0,6–0,7% дополнительного расхода электроэнергии. Поэтому несколько последовательных грязных фильтров заметно поднимают счёт за электричество, и за перепадом давления следят по индикаторам на корпусах. Чем больше ступеней, тем важнее не держать их забитыми.
Порядок установки фильтров относительно осушителя
Порядок установки фильтров завязан на осушитель, и здесь есть жёсткое правило. До осушителя ставят циклон и коалесцентные фильтры: они защищают теплообменник осушителя от капельной влаги и масла, иначе он быстро загрязнится и потеряет эффективность. После осушителя, в уже сухом воздухе, ставят угольный фильтр и, при необходимости, стерильный.
Почему угольный фильтр идёт после осушителя? Активированный уголь хорошо адсорбирует пары масла, но насыщается влагой: в мокром воздухе он быстро теряет ёмкость и перестаёт работать. В сухом потоке после осушителя уголь служит долго и стабильно удаляет масляные пары. Если же используется адсорбционный осушитель, перед ним обязателен качественный коалесцентный предфильтр, а после — пылевой фильтр, задерживающий пыль адсорбента.
Классы ISO 8573-1: твёрдые частицы, вода и масло
Целевую чистоту воздуха задают по стандарту ISO 8573-1, который нормирует три группы загрязнений раздельно: твёрдые частицы, влагу (точку росы под давлением) и общее содержание масла. Класс записывают тремя цифрами, например 1:4:1, где первая цифра — частицы, вторая — вода, третья — масло. Чем ниже цифра, тем чище воздух по этому параметру.
На практике проектируют от обратного: задают требуемый класс по каждому параметру для конкретного потребителя, а затем подбирают ступени фильтрации и тип осушителя, которые этот класс обеспечат. Для покраски и пищевого контакта закладывают жёсткие классы по маслу (классы 1–2), для общего пневмопривода достаточно классов 3–4. Именно классы ISO 8573-1 — это язык, на котором заказчик и поставщик договариваются о чистоте.
| Ступень фильтра | Что удаляет | Тонкость / показатель | Где ставить |
|---|---|---|---|
| Циклонный сепаратор | Капли воды и масла, крупные частицы | Капельная жидкость | Сразу после ресивера, до осушителя |
| Грубый коалесцентный | Аэрозоли воды и масла, пыль | ~1 мкм | До осушителя, после циклона |
| Тонкий коалесцентный | Мельчайшие масляные аэрозоли | 0,01 мкм; ~0,01 мг/м³ масла | До осушителя, после грубого |
| Угольный фильтр | Пары масла, запахи | 0,003 мг/м³ масла | После осушителя, в сухом воздухе |
| Стерильный фильтр | Бактерии, микроорганизмы | 0,01 мкм (микробиол.) | Финишная ступень у потребителя |
Замена картриджей и обслуживание
Фильтрующий элемент — расходник, и его меняют не по факту полного засора, а упреждающе. Ориентир по сроку — раз в 6–12 месяцев, а основной критерий — перепад давления: как только Δp на элементе достигает порога (обычно 0,3–0,5 бар сверх начального) или сработал индикатор насыщения, картридж пора менять. Просроченный коалесцентный элемент начинает пропускать масло, а перегруженный угольный — отдавать ранее поглощённые пары обратно в линию.
Полезно вести журнал и менять элементы по ступеням, не смешивая грубые и тонкие картриджи. Конденсат из циклона и фильтров должен своевременно отводиться исправными конденсатоотводчиками — иначе вода поднимется обратно в фильтр. Регулярная замена картриджей дешевле, чем брак на производстве из-за загрязнённого воздуха.
«Стандарт ISO 8573-1 устанавливает классы чистоты сжатого воздуха по содержанию твёрдых частиц, воды и общего масла, что позволяет однозначно задавать требования к качеству воздуха независимо от оборудования.»
ISO 8573-1, Сжатый воздух. Часть 1. Загрязнения и классы чистоты
Часто задаваемые вопросы
В каком порядке ставить фильтры сжатого воздуха?
Всегда от грубой очистки к тонкой: циклонный сепаратор, затем грубый коалесцентный, затем тонкий коалесцентный, после осушителя — угольный, и при необходимости стерильный фильтр в конце.
Чем коалесцентный фильтр отличается от угольного?
Коалесцентный фильтр механически снимает аэрозоли — капли воды и масла, укрупняя их на волокнах. Угольный фильтр адсорбирует пары масла и запахи, то есть удаляет газовую фазу, которую коалесцентный задержать не может.
Почему угольный фильтр ставят после осушителя?
Активированный уголь насыщается влагой и в мокром воздухе быстро теряет ёмкость. В сухом потоке после осушителя он работает стабильно и долго удаляет масляные пары до 0,003 мг/м³.
Как часто менять фильтрующие элементы?
Ориентировочно раз в 6–12 месяцев, но главный критерий — перепад давления: при росте Δp до 0,3–0,5 бар сверх начального или срабатывании индикатора картридж меняют, не дожидаясь полного засора.
Что означают классы ISO 8573-1?
Это три цифры, нормирующие раздельно твёрдые частицы, воду (точку росы) и масло, например 1:4:1. Чем ниже цифра, тем чище воздух по соответствующему параметру; по ним подбирают ступени фильтрации и осушитель.
Подбор фильтрации под вашу задачу
Грамотная фильтрация сжатого воздуха — это не набор случайных фильтров, а согласованный каскад от циклона до угольного картриджа, рассчитанный под нужный класс ISO 8573-1. Начните с требований потребителя по частицам, влаге и маслу, затем подберите ступени и осушитель, которые этот класс обеспечат, и заложите регламент замены картриджей по перепаду давления.
Если нужно собрать линию подготовки воздуха целиком, посмотрите осушители сжатого воздуха Ekomak и раздел винтовые компрессоры Ekomak: там подберём фильтры, осушитель и винтовой компрессор в единую схему под ваш класс чистоты. Классификацию загрязнений и точные границы классов удобно сверять по стандарту — см. обзор ISO 8573.
